工業母機是國家制造業的戰略物資，數控系統是工業母機的大腦。高檔數控系統長期以來受到國外封鎖限制，尤其是中美脫鉤，進一步加劇了高檔數控系統的卡脖子風險。習近平總書記在黨的二十大報告中強調，堅持創新在我國現代化建設全局中的核心地位，對于高檔數控系統的突圍，除了對標國際先進的數控系統進行追趕外，還必須要將新一代人工智能技術與數控技術結合，探索智能數控系統的新技術，實現彎道超車，創新超越。

當前階段智能數控系統主要面臨如下問題：

·問題1：自主感知與連接問題

智能數控系統需要通過自動匯聚數控系統內部電控數控與來自于外部傳感器采集的數據（如溫度、振動和視覺等），以及從G代碼中提取的加工工藝數據（如切寬、切深、材料去除率等），實現數控機床的自主感知。

·問題2：自主學習與建模問題

智能數控系統需要基于自主感知與連接得到的數據，運用集成于大數據平臺中的新一代人工智能算法庫，通過學習生成知識，獲得機床在加工實踐中輸入與相應的規律。

·問題3：自主優化與決策問題

智能數控系統需要在接受到新的加工任務后，利用前期積累的機床模型，預測機床的響應。依據預測結果，進行質量提升、工藝優化、健康保障和生產管理等多目標迭代優化，形成最優加工決策。

·問題4：自主控制與執行問題

智能數控系統需要基于傳統數控加工幾何軌跡控制的G代碼（第一代碼）和包含多目標加工優化決策信息的智能控制信息，實現同步控制，達到優質、高效、可靠、安全和低耗數控加工。

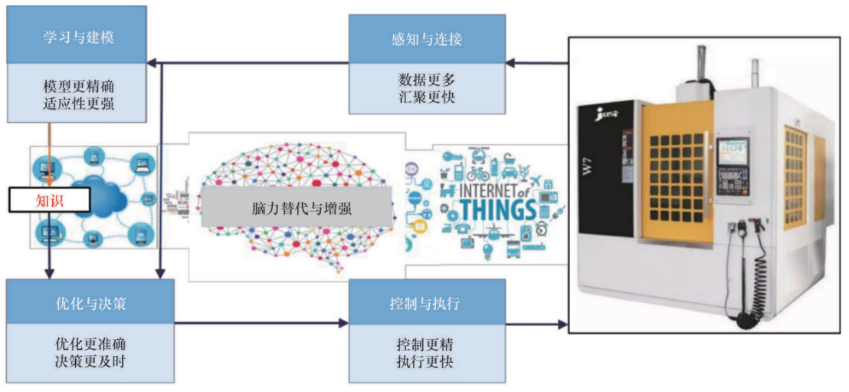

圖1 智能數控系統面臨的問題

針對上述痛點問題，如圖2所示，華中9型智能數控系統提出了智能數控系統自主感知與連接、自主學習與建模、自主優化與決策和自主控制與執行的原理與實現方案。

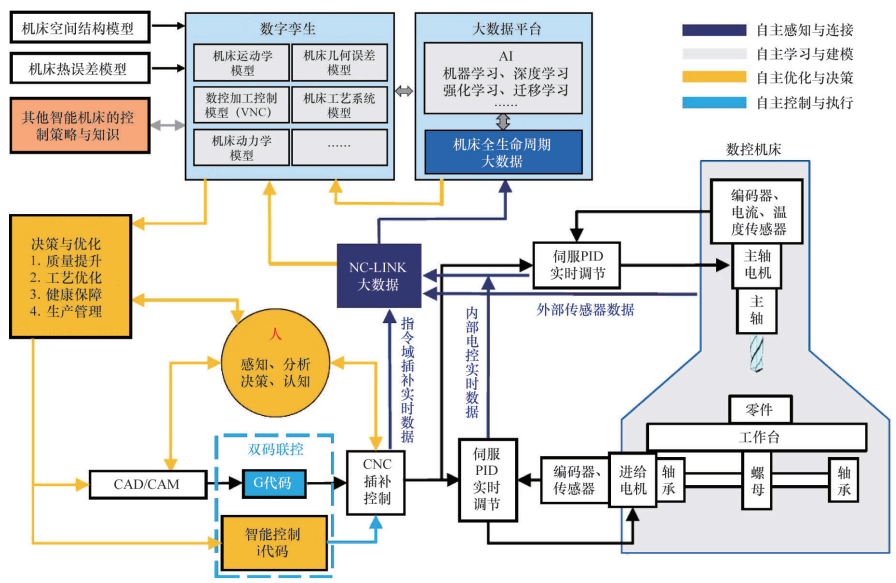

圖2 華中9型智能數控系統控制原理

為了支撐華中9型智能控制系統控制原理，一方面，構建了一個體系架構和三個平臺，另一方面，形成了“四個自主”解決方案。

1．一個體系架構和三個平臺

一個體系架構是指智能數控系統的“端邊云”體系架構，如圖3所示；三個平臺是指含AI芯片的智能硬件平臺（如圖4）、含AI算法包的智能軟件平臺（如圖5）和分層級APP的開放平臺（如圖6）。

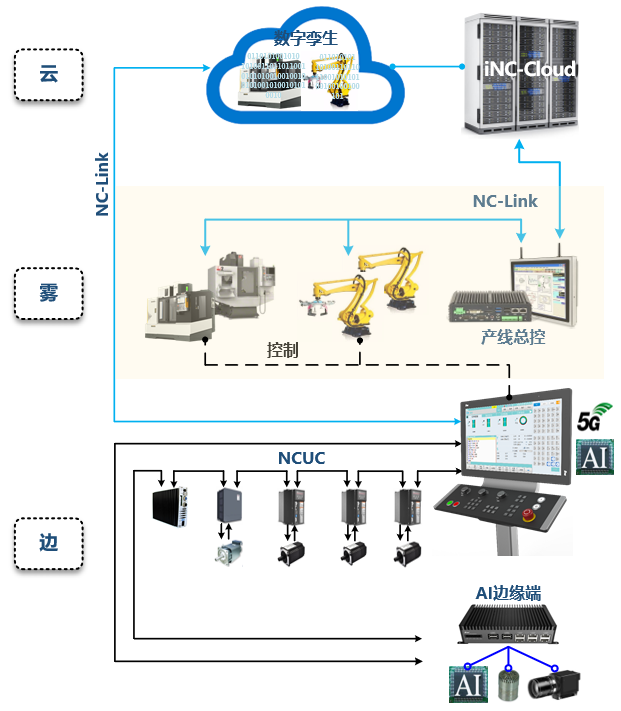

圖3 華中9型端邊云體系架構

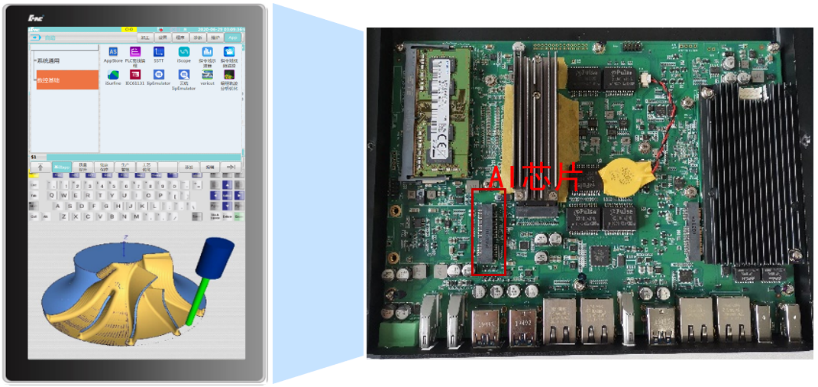

圖4 含AI芯片的華中9型硬件平臺

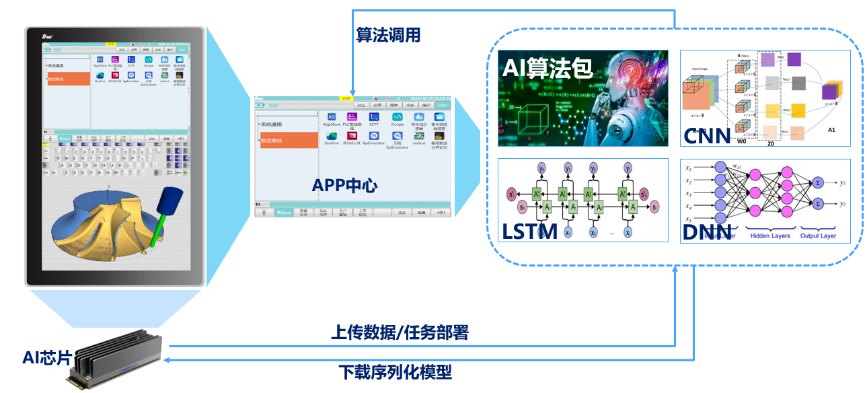

圖5 提供AI算法包的華中9型軟件平臺

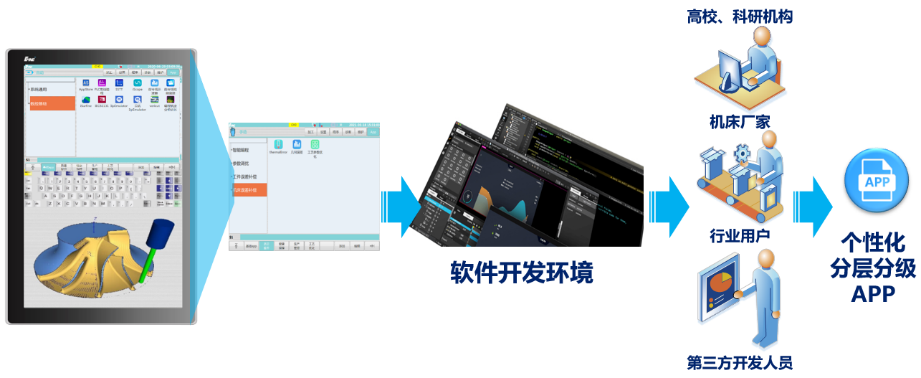

圖6 提供分層級APP的華中9型開放平臺

2．“四個自主”解決方案

①自主感知與連接的解決方案：華中9型智能數控系統通過“指令域示波器”和“指令域分析方法”來建立工況與狀態數據之間的關聯關系。利用“指令域”大數據匯聚方法采集加工過程數據，通過NC-Link實現機床的互聯互通和大數據的匯聚，形成機床全生命周期大數據，構建由機床全生命周期“數據像”的數字孿生。

圖7 自主感知：指令域示波器

②自主學習與建模的解決方案：華中9型智能數控系統在自主學習和建模中，知識的生成方法有三種：基于物理模型的機床輸入/響應因果關系的理論建模；面向機床工作任務和運行狀態關聯關系的大數據建模；基于機床大數據與理論建模相結合的混合建模。通過數理模型、大數據模型、數理/大數據融合模型的三種建模方法，形成機床的模型/知識，構建機床“模型像”數字孿生。

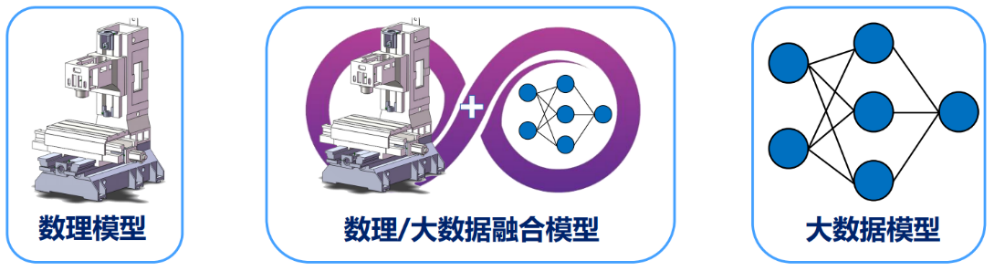

圖8 自主學習：三種建模方法

③自主優化與決策的解決方案：華中9型智能數控系統利用所獲得的數字孿生，進行虛擬加工，并預測加工效果。根據預測結果自動進行多輪優化迭代，最終生成多目標智能優化的“i代碼”，實現自主決策。不同于傳統的G代碼，i代碼是與指令域?qū)?yīng)的多目標優化加工的智能控制代碼，是對特定機床的運動規劃、動態精度、加工工藝、刀具管理等多目標優化控制策略的精確描述，并隨著制造資源狀態的變化而不斷演變。

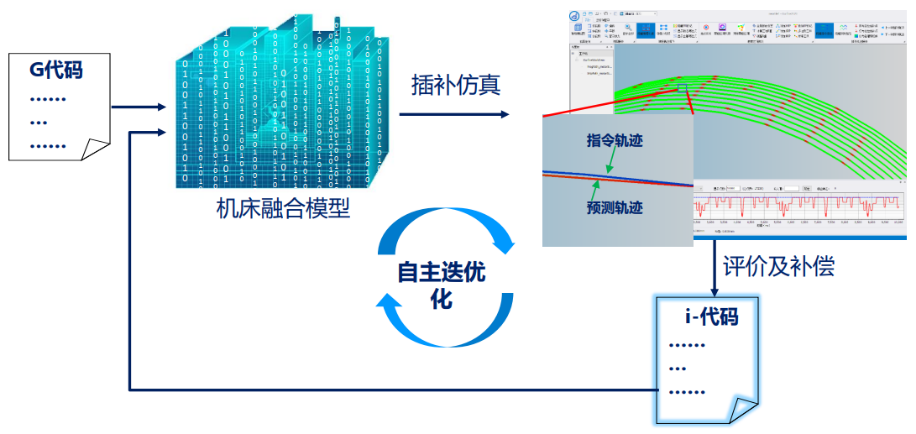

圖9 自主決策：i代碼

④自主控制與執行的解決方案：獨創的雙碼聯控技術，讓傳統數控加工的“G代碼”（第一代碼）和多目標智能優化的“i代碼”（第二代碼）同步運行，實現優質、高效、可靠、安全的數控加工。

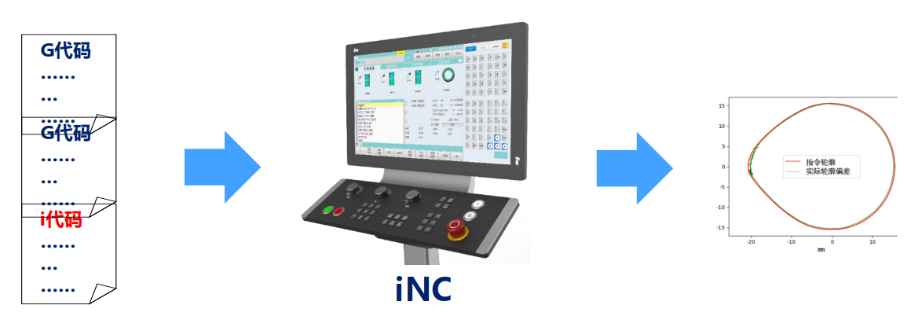

圖10 自主執行：雙碼聯控

相關技術指標及其對比如下表：

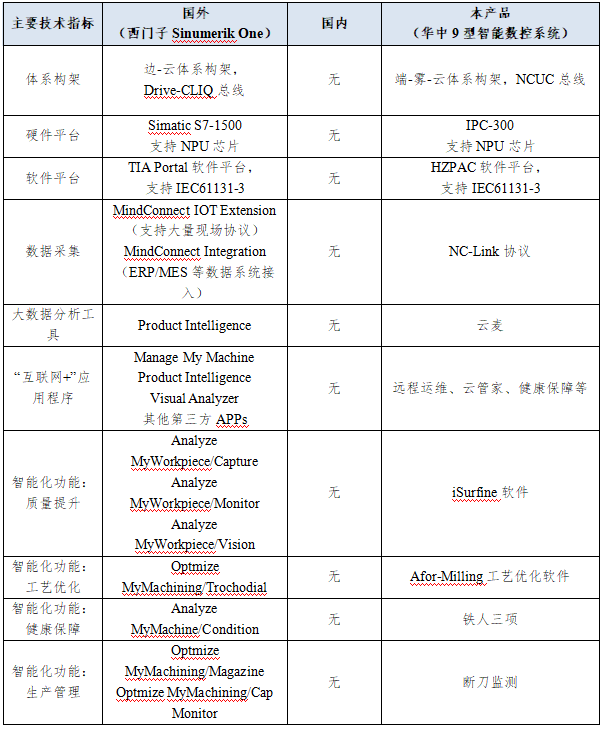

表1 技術指標對比

·技術優勢

目前，我國高檔數控系統主要被國外所壟斷，國外系統的部分高檔功能、內部數據接口和控制執行接口對我國封鎖限制。用戶開發智能化功能需要按毫秒級采樣周期采集數控系統內部數據，而國外系統不能向用戶開放數據接口。用戶所開發的智能化控制功能，也無法與國外數控系統的深度集成。此外，智能化技術的研發，需要吸引和凝聚大批第三方用戶，深度參與開發、驗證、應用，形成一大批擴展靈活、功能強大的智能App 應用軟件。由于國外系統沒有形成開放式平臺，無法形成智能化技術的共享、共用、共創的開發模式和App Store式的商業模式。

而華中9型智能數控系統首次在數控系統中集成了AI芯片，具備人工智能所需要的算力；其軟件平臺支持人工智能算法，并開放了數控系統獨有的指令域大數據。此外華中9型智能數控系統還是一個開放的平臺，開發者利用這些智能化所需要的資源開發適合特定機床應用的APP部署在華中9型上。

·市場優勢

在國家產業政策支持、新技術革命推動和市場需求牽引等綜合作用下，機床行業的智能制造將步入加速成長期。智能制造的發展將對傳統制造體系帶來猛烈沖擊，推動產業格局發生深刻變革。

·“iNC智能數控系統”入選中國繼續工業聯合會“改革開發40周年—機械工業杰出產品”名單

·新一代智能數控系統，中國智能制造十大科技進展

·數控裝備工業互聯通訊協議（NC-Link）及應用 獲得 2019年工業互聯網應用案例

·發明專利“一種基于指令域分析的數控機床工作過程CPS建模方法”獲得第二十一中國專利獎優秀獎

可量產。

智能機床是先進制造技術、信息技術和智能技術的集成與深度融合的產物,是數控機床發展的高級形態。目前，技術先進國家在機床監控、測量、補償、診斷、加工優化等智能化技術的突破，為智能機床的發展提供了技術基礎。隨著科技不斷創新，智能機床作為移動互聯網智能終端，將成為智能生產系統的關鍵加工設備。

應用于各類云計算平臺、邊緣計算平臺，適用于公有云、私有云、混合云等各類云計算模式。

應用前景：

當前，世界性的科技革命和產業變革歷史性交匯，以工業互聯網和智能制造為主導的第四次工業革命正在興起。云計算、大數據、移動互聯網、物聯網、人工智能等新一代信息技術與制造業的深度融合，正在引發對制造業研發設計、生產制造、產業形態和商業模式的深刻變革。機床是制造業的工作母機，機床的智能化對制造業的發展和機床產業本身都具有重要影響。推動新一代人工智能與機床產業融合將能夠推動我國機床產業實現換道發展，對我國制造業意義重大。

在國家產業政策支持、新技術革命推動和市場需求牽引等綜合作用下，機床行業的智能制造將步入加速成長期。智能制造的發展將對傳統制造體系帶來猛烈沖擊，推動產業格局發生深刻變革。在我國經濟新常態下，機床工具行業面臨市場需求升級的緊迫需求，經過新技術革命的洗禮，機床行業企業的經營模式將逐步轉變。智能機床、智能制造車間、智能制造工廠、智能制造大系統的技術發展進程，為機床行業展示了美好的發展前景。毋庸置疑，智能數控系統和智能機床將成為智能制造體系中的核心裝備，加快發展智能數控系統和智能機床，是實施制造強國的首要任務。

應用案例：

華中9型智能數控系統為平臺，與秦川機床集團等機床企業，“深度融合，聯合攻關，協同創新”，研制了智能精密加工中心、智能五軸加工中心、智能高速輪轂加工中心、智能車削中心、智能凸輪軸磨床、智能螺桿磨床、智能滾齒機等一批智能機床，推動機床智能化創新發展。

1）武漢某公司——智能高速五軸

該機床配置最新華中HNC-948系統，具備靜摩擦力補償、輪廓誤差補償、智優曲面、工藝參數優化、健康保障等智能化功能。以Φ55×25mm葉輪加工案例為例，通過工藝參數優化，加工時間從6分6秒，提升到5分42秒。為了驗證智能高速五軸數控機床的綜合性能，進行了“S”件的試切，同時也加工體現五軸特色的汽車渦輪增壓器葉輪，其加工時間5min42s、表面粗糙度Ra≤0.4um、輪廓度≤0.01mm等關鍵指標均達要求。

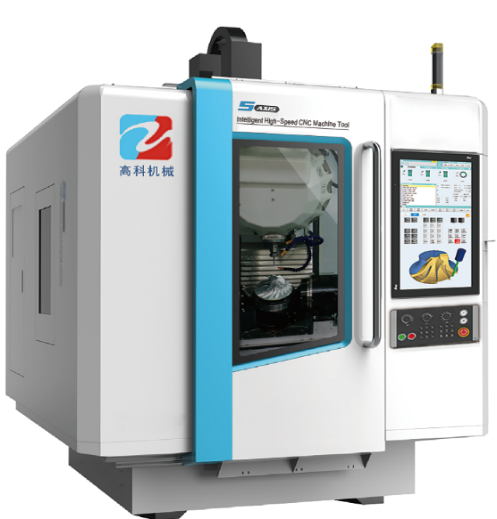

圖11 智能高速五軸

2）江西某公司——智能高精度工業母機S5H

該機床主軸/進給軸采用4套水冷系統，應用機床溫度場自主抑制技術實現了機床溫度場±1℃恒定。通過機床裝配質量評測技術、考慮阿貝原則空間誤差補償技術、機床溫度場自主抑制技術等智能化技術應用，實現了機床定位精度1μm，重復定位精度0.5μm高精度。通過應用智優曲面技術，生成具有優化決策信息的i代碼，通過G代碼/i代碼實現雙碼聯合控制，確保加工軌跡平滑與相鄰刀路軌跡速度的橫向一致性，梅賽德斯奔馳件加工對標國外系統單項指標超越，華中數控HNC-948數控系統加工質量與國外系統均屬于第Ⅰ等級 （90分以上，80分以上即位列世界機床第一梯隊）。

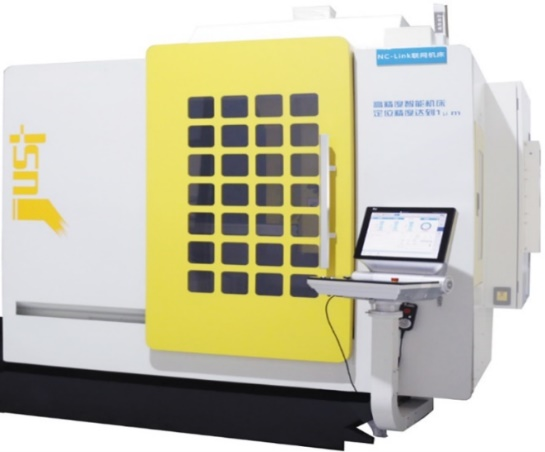

圖12 智能高精度工業母機S5H

3）山東某公司——智能高速輪轂加工中心V1160L

該機床通過機床裝配質量控制、空間誤差補償技術，X/Y/Z軸的定位精度分別為6.5μm/3.5μm/3.1μm，重復定位精度分別為2.7μm/2.7μm/2.0μm。通過應用基于雙碼聯控的智優曲面技術、工藝參數優化技術，加工F試件，與同機型Fanuc-0i MF數控加工零件質量相當，并進行了鍛造鋁合金輪轂試切，視窗、輻條側壁無明顯過切，表面粗糙度較好，輻條無明顯接刀痕，滿足客戶生產需求。

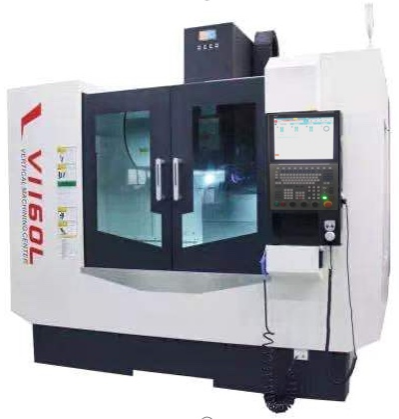

圖13 智能高速輪轂加工中心V1160L

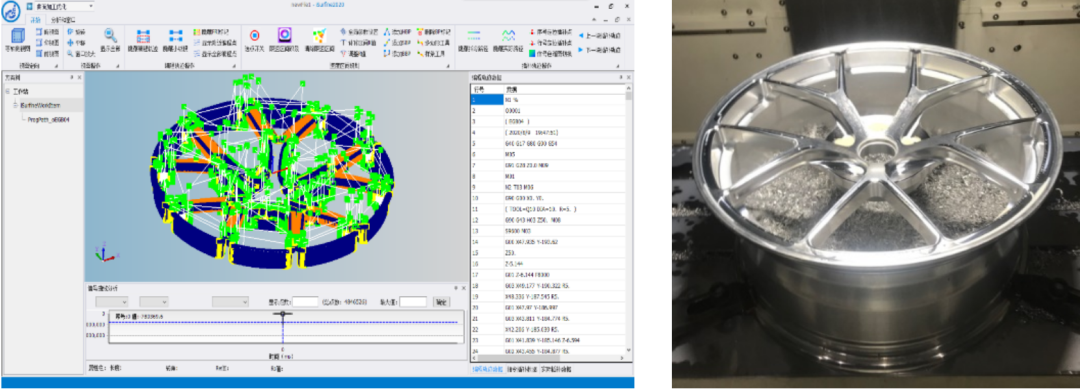

圖14 鍛造鋁合金輪轂試切

通過應用基于絲杠線性熱膨脹模型及神經網絡模型的熱誤差補償功能，有效改善了機床在冷機－熱機、熱機－冷機過程中由于絲杠熱膨脹造成的精度變化問題，縮短了加工前的熱機時間。

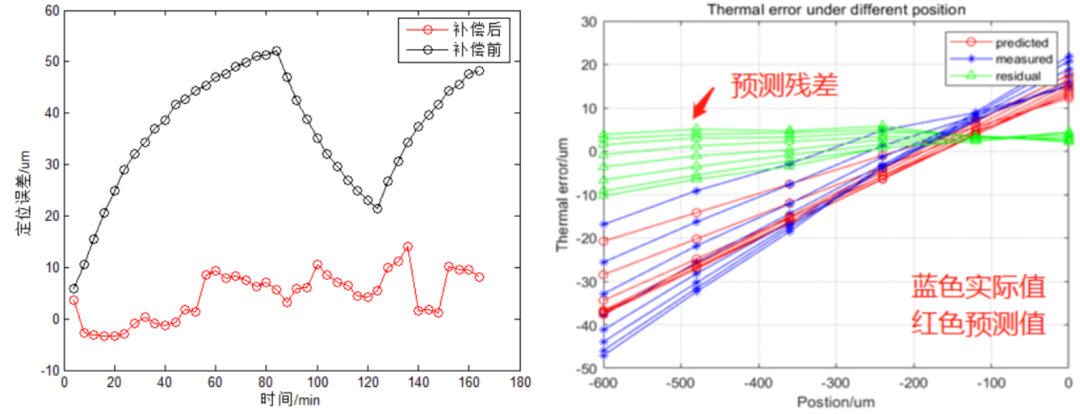

圖15 (左)有傳感器補償效果（補償前49um，補償后16um）;

(右)無傳感器補償效果（補償前49um，補償后16um）

發展規劃：

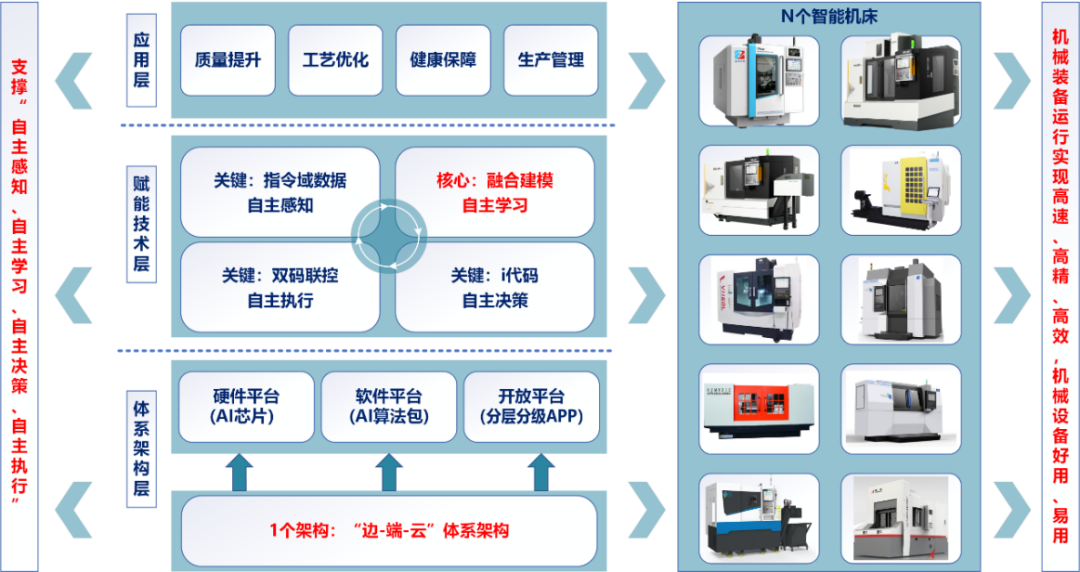

華中9型智能數控系統依托“1-3-1-3-4”的體系架構，支持“自主感知、自主學習、自主決策、自主執行”，為打造智能機床共創、共享、共用的研發模式和商業模式的生態圈提供開放式的技術平臺，為機床廠家、行業用戶及科研機構創新研制智能機床產品和開展智能化技術研究提供技術支撐。

圖16 華中9型智能數控系統的“1-3-1-3-4-N”產業規劃體系

知識產權：

該成果已申請/授權多項中國發明專利。

合作方式：

國家智能設計與數控技術創新中心（簡稱“國智中心”）以科技部“國家數控系統工程技術研究中心”和“國家企業信息化應用支撐軟件工程技術研究中心（武漢）”為基礎建設，于2022年1月獲得國家科技部批復，由國家科技部和湖北省人民政府授牌。

國智中心定位從科學到技術的轉化，堅持面向世界科技前沿、面向國家重大需求、面向國民經濟主戰場、面向人民生命健康，以突破關鍵核心技術、解決“卡脖子”問題為核心，聚焦智能系統設計工業軟件、高端數控系統和智能制造系統工業軟件三大方向，開展工業基礎軟件和高端數控系統的研究，研發智能系統設計和數控中的引擎、平臺和系統，“以研發為使命，以技術為產品”，與深度融合的國內高技術企業共同推動技術產品化，形成核心技術、產品和生態。

國智中心堅持“對標追趕，創新超越”路線，對標MATLAB、西門子、海德漢等國際領先產品，自主研發了科學計算與工程建模設計系統、高檔數控系統、生產系統建模仿真軟件、PLM軟件、等幾何拓撲優化引擎、生產調度優化引擎、幾何約束引擎、遠程運維系統等系列核心技術成果，在航天、航空、能源、車輛、船舶、通訊、工程機械等重點行業的骨干企業得到廣泛應用。為數字化工廠、數字化車間、數字化產線、數字化裝備和智能化應用，提供了國產替代、自主可控、安全可信的數字化工廠解決方案。

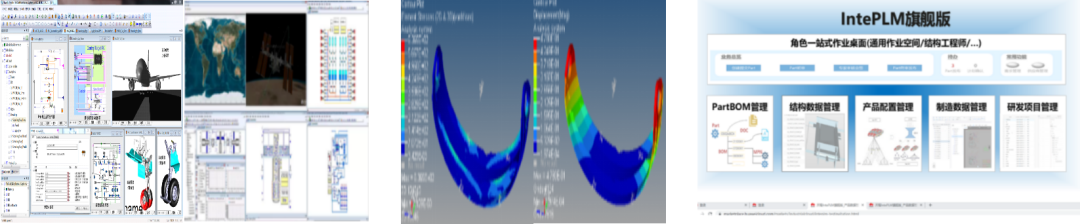

（左）多領域統一建模工業軟件

（中）等幾何拓撲優化工業軟件

（右）PLM工業軟件

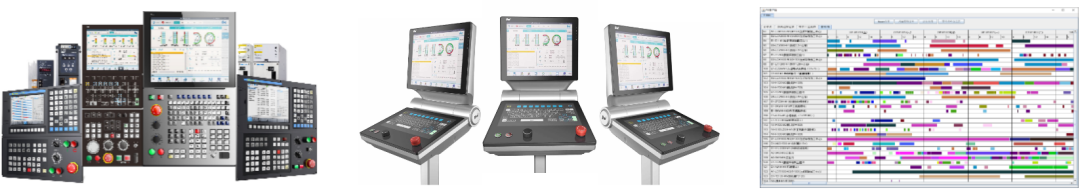

（左）高檔數控系統

（中）智能數控系統

（右）智能生產調度優化工業軟件

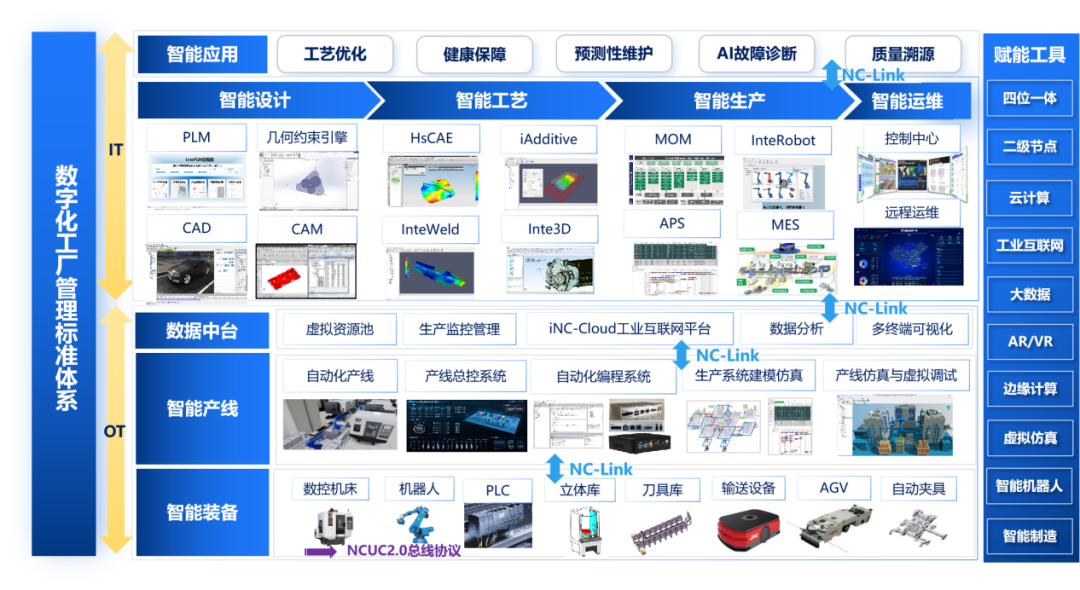

國智中心數字化工廠體系架構
