船舶外板由于其特定的水動力等性能要求，是由雙向復雜曲面板焊接拼合而成。對于船舶總裝建造，其4大耗工耗時的基本加工是鋼板切割、成型、焊接和涂裝。其中成型，就是由鋼平板到各種特定的雙向曲率形狀的船舶復雜曲面板的加工過程，由于它處在承上啟下的關鍵位置，其加工效率對整個船舶總裝的建造節拍及效率的影響具有舉足輕重的作用。

由于船舶復雜曲面板成型的非線性基本特征，其最直觀的理解就是技術難度大。金屬船舶誕生至今，盡管歷經漫長的歷史進程，但仍處在高度依賴人工經驗的手工作業的狀態，存在勞動強度大、工作環境差、生產效率低的問題，已越來越成為阻礙船舶建造效率的一大瓶頸。隨著勞動力市場化，掌握這一特殊加工技術的工人減少或流失，船舶建造面臨著重大難題。研制自動化、智能化的成形裝備是未來的必由之路，相關技術攻關迫在眉睫。

本成果綜合現有各加工方案的優劣，提出一種全新的冷熱一體加工方法，并以自動化、智能化和低成本裝備為目標，歷經十余年研究，完成了理論、實驗樣機研制和實驗等工作，實現成型需求識別以及冷熱加工智能配置的驅動數據生成，研制了主要由控制中心、鋼板定位、冷熱加載以及測量等系統構成的實驗室成形樣機，系統基本構成見圖1。其中，冷熱加載系統由上下一對凸凹壓輪和磁感應加熱線圈集成而成，已可以對2m×1m范圍內和厚度20mm上下的鋼板進行滿足精度要求的復雜曲面板的加工（如常見的風帆形和馬鞍形板）。

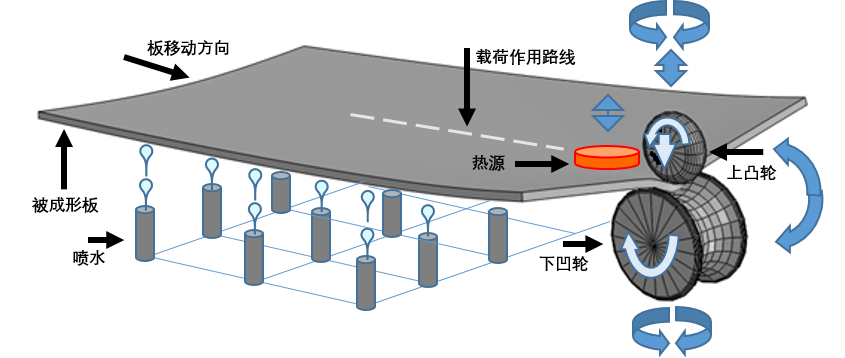

圖1 冷熱一體成型示意圖

基本技術原理是在揭示中厚板復雜曲面成型的內在物理變量構成條件的基礎上，組合最有效可實現相應物理變量輸入的冷熱加工工具，并將其安排在一個加工面內，以便于統一驅使和行動；通過把握加工工具物理變量輸入和變形形狀的對應關系，自動生成各部分加工工具的配置和行動的驅動數據，控制加工工具以及相關單元的行為。加工工具具有以下行為功能：

1. 各系統獨立組成，在控制中心的控制下協調運轉。

2. 凸凹壓輪與磁感應加熱線圈可垂向同軸任意方向旋轉，凸凹壓輪既可以彎曲加載，又可彈性下壓轉動，摩擦驅動被加工板朝某方向移動，實現對被加工板的板面上任意位置的加載。

3. 由控制磁感應加熱線圈與板間的距離，可啟停熱加載；或者是單獨控制凸凹壓輪的下壓量，將使加載方式可還原成傳統的單線加熱或單線冷壓的加載方式。

4. 通過冷熱組合或單獨使用，可充分利用和擴大凸凹壓輪和磁感應加熱各自可施加的應變優勢，利用更加多變的應變輸入以適應復雜曲率形狀的成型需要。

5. 冷熱加工安排聚集在一個加工面內，有利于加工效率提高。

6. 冷熱線移動局部加載方式，加載工具不動，被加工板移動，使成型系統裝備成本相對較低。

7. 如在正裝凸凹壓輪的前或后方增加一上下反裝的凸凹壓輪，液壓和制熱裝備不需要成倍增加，即裝備成本不明顯增加的條件下，可實現不翻板進行板被面的曲率加工，使加工更為流暢，自動化程度提高。

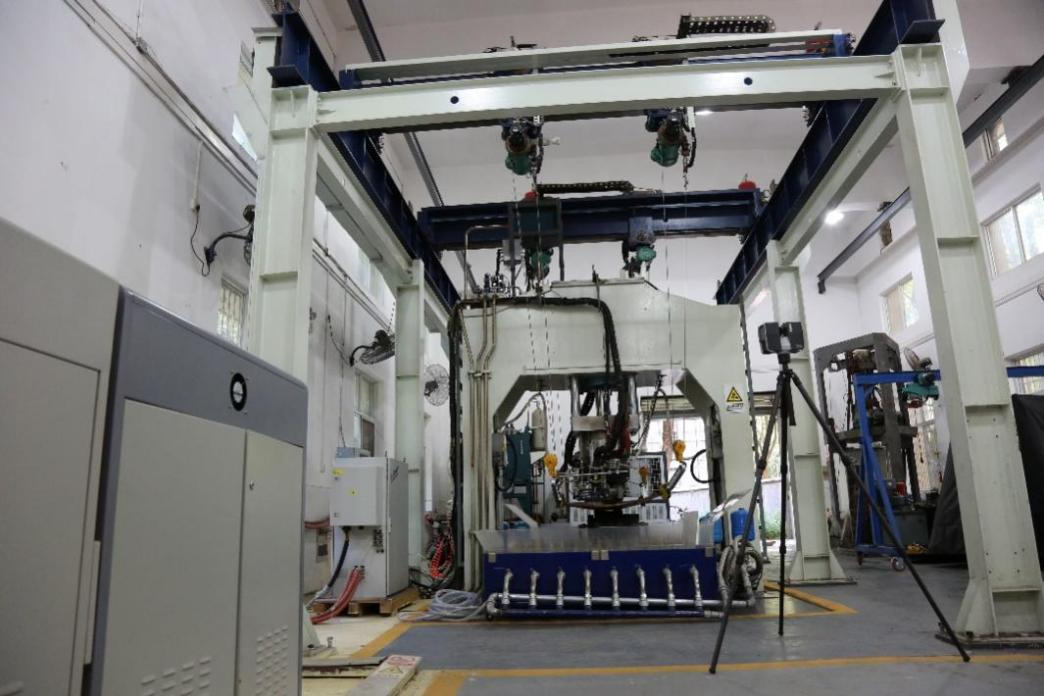

圖2 船舶復雜曲面板冷熱一體成形樣機全貌

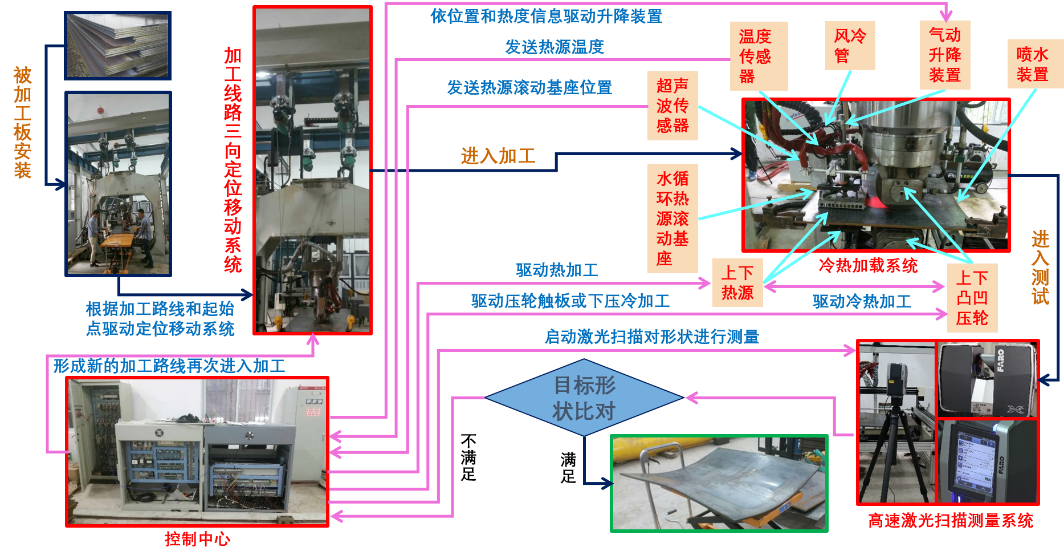

圖3 成形樣機系統構成及作業流程

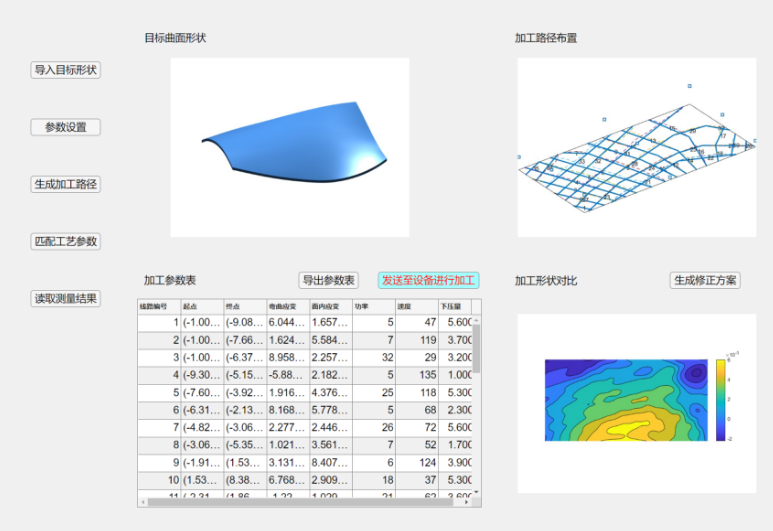

圖4 成形加工驅動數據生成

圖5 冷熱加載系統

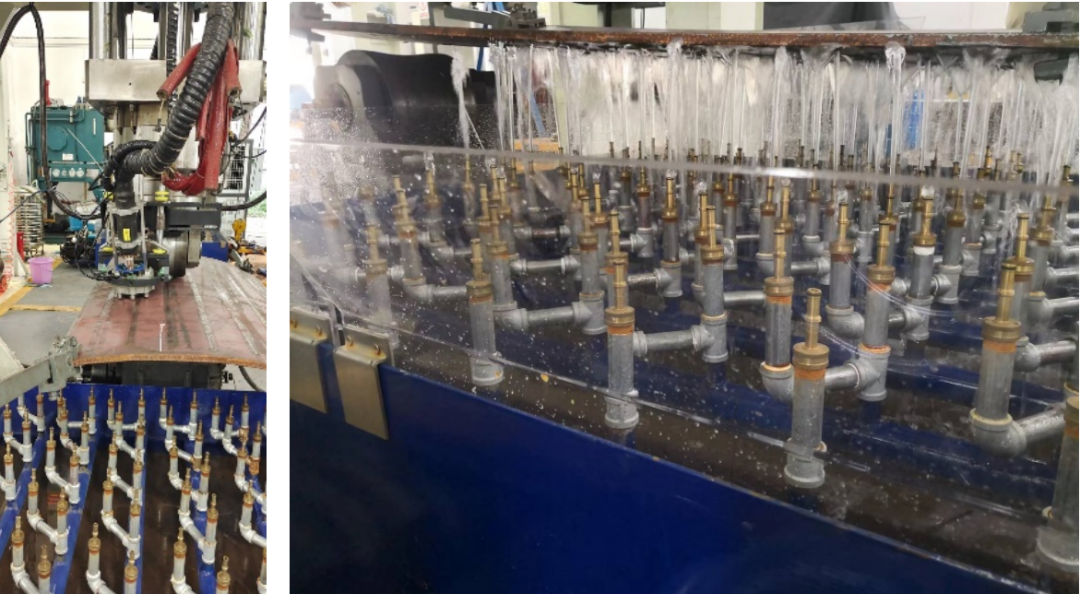

圖6 冷卻系統

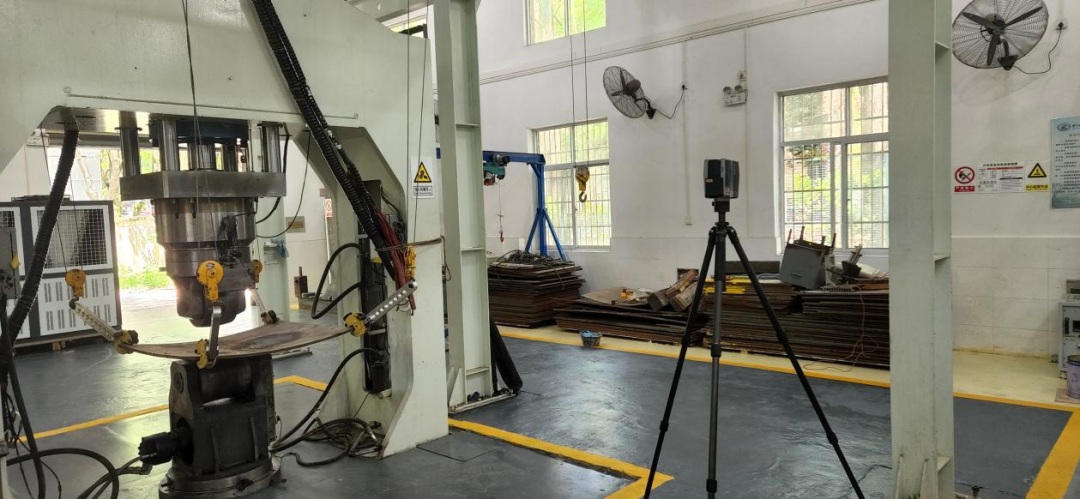

圖7 利用高速激光掃描進行工件形狀測量與反饋

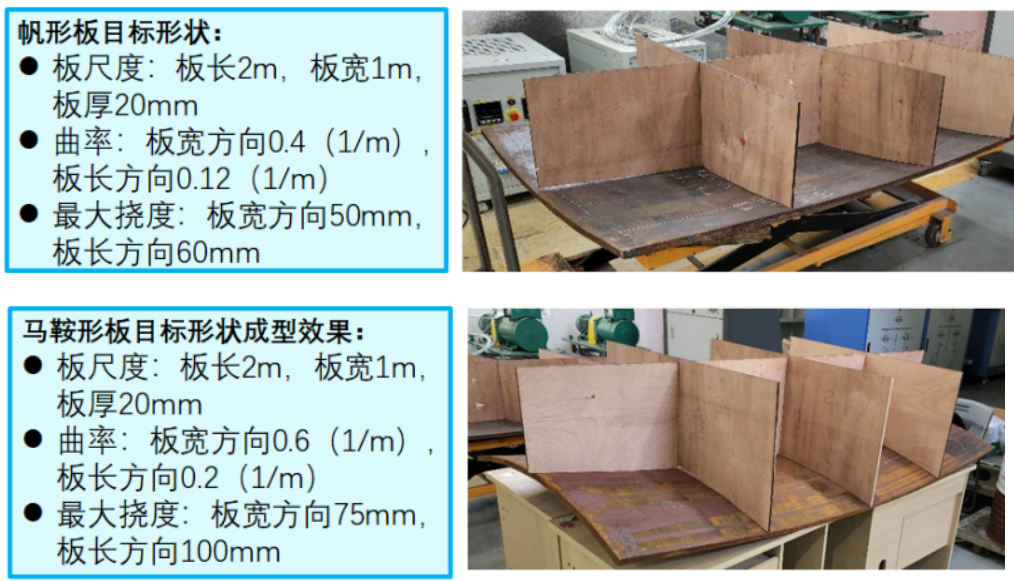

圖8 典型復雜曲面板成形結果（風帆形和馬鞍形板）

本成果以2011年承擔國家國際合作專項作為開始，已歷經10余年持續攻關，圍繞其關鍵技術，先后有4名博士生和21名碩士生的圍繞該內容開展了研究；獲國內外授權專利15項；發表國內外科技論文16篇；獲授權計算機軟件著作權12項；研制成形樣機1套。

希望通過工程機升級的相關研制，轉入工程應用推廣。由造船界總裝建造的成形加工現狀，該裝備將解決上述長期困擾造船界（包括國外絕大多數船廠）的難題，可在國內外船廠全面推廣。

1）真正意義上邁出該項加工的自動化和智能化的步伐，改變受制于勞動力市場的被動局面；

2）成本低，綜合成本低于市場產品30%；

3）成形加工方式靈活、效率高，通過冷熱一體作用或混合搭配使用來提高成形加工范圍和效率。

現有實驗室樣機已進行過驗證的加工能力：

（1）可加工厚度10mm~20mm范圍的鋼板；

（2）可加工長度2m、寬度1m的矩形鋼板；

（3）可加工屈服強度低于355MPa的船用鋼板。

（注：以上僅為已進行過實驗的鋼板數據，樣機的驅動旋轉輪最大驅動力矩為8kN?m；可提供最大輪下壓力為100噸，故對超過20mm板厚和355Mpa屈服強度鋼板在滿足樣機能力的前提下，同樣具有加工能力）

開展工程化應用升級后，船舶復雜曲面板冷熱一體成形工程樣機的預期技術指標可以達到：

（1）可加工厚度10mm~30mm鋼板；

（2）可加工長度6m、寬度3m的矩形鋼板；

（3）曲板縱橫向曲率分別在0.3m^-1和0.6m^-1；

（3）成形流程人工干預程度不超過10%；

（4）較傳統手工作業，成形效率提高大于50%。

已有樣品/樣機。

圖9 帆型板成形應用案例

圖10 鞍型板成形應用案例

(1) 具有國內外市場

船舶復雜曲面板加工是船舶建造中不可缺少的加工環節，由于該項技術的復雜性，國內外造船企業大多處在同一加工水平上，沒有徹底擺脫已基于人工經驗的手工加工是普遍狀態，其困擾點基本一樣，故對其自動化成型裝備的需求具有普遍的需求。實現該技術的工程化，搶占技術高地，其產業化除國內市場外，應具有國際市場推廣前景。

(2) 對船舶復雜曲面板加工效率有大幅提高

船舶復雜曲面板冷熱一體成形智能加工裝備可以替代繁重的人工作業，提高加工效率，從而曲面分段的建造效率也會相應提高，補足船舶建造過程中的短板，有效縮短船舶建造周期。采用冷熱一體式的方案代替?zhèn)鹘y(tǒng)的水火彎板成型工藝，不同加工工具之間可以相互輔助、相互促進，將曲面板成形中三輥冷壓、水火彎板等不同的階段整合到同一個加工作業面，取消傳統水火彎板工作中的前期冷彎工作，直接加工成型。

(3) 提高加工精度，控制成本，提高核心制造能力

船舶復雜曲面板冷熱一體成形智能加工裝備的應用可以極大的降低成型加工對熟練工人的依賴，縮短工人培訓上崗時間，降低用工成本。智能決策代替人工經驗評判可以實現對加工的精細控制，更好地控制成形過程中的收縮量等變形，推動無余量造船技術的發展，控制建造過程中的物料成本。同時，能夠提高船舶建造精度、提高船舶建造質量、降低船舶建造成本，提升船舶企業市場競爭力。

(4) 推動船舶建造企業智能化升級與發展

船舶行業的智能化進程正在逐步推進，船廠數字化、智能化的要求不斷提高，應用自動化、智能化的成形裝備可以實現整個加工過程的集中控制和集中管理。并且實現船舶建造企業的數據網絡相貫通，與上下游加工工序相連，實現從任務分配到加工作業的快速響應。

從該項加工的自動化和智能化技術上看，由于存在非常復雜的非線性理論以及與之相對應的加工裝備，因此困擾國內外造船企業至今，本成果的技術突破已解決相應的各個技術環節，從大的規劃步驟上，首先完成工程機升級研制，從實驗室走出去，進而進行產業化推廣。

該成果包括多項已授權中國發明專利。

專利許可、專利轉讓、作價入股、技術開發、面談等。
