· 問題1：傳統現場總線技術帶寬不足、抗干擾能力差

隨著制造業的智能化發展、總線節點數量的倍增，傳統現場總線技術（CAN、Profibus等）已無法滿足海量數據的傳輸需求；同時傳統現場總線技術多采用銅線作為信息傳輸?shù)奈锢斫橘|(zhì)，在面臨極端環境或強電磁干擾的場景下難以保證信號質量。

· 問題2：傳統以太網技術的實時性問題

以太網技術的大帶寬特性雖然能滿足智能制造大數據量的傳輸需要，但是傳統以太網技術采用的是沖突檢測載波監聽多點訪問（CSMA/CD）機制來解決通訊介質層的接入，這將會引入極大的通信不確定性，從而導致傳統以太網無法在工控等實時性要求極高的場景下使用，因此必須對傳統以太網技術進行相關實時化改進。

· 問題3：視頻、音頻等大碼流數據實時傳輸問題

對傳統以太網的鏈路層、傳輸層以及應用層進行實時化協議改進后的技術被稱為實時以太網技術（RTE），目前被廣泛應用于工控領域的RTE大多為基于百兆以太網物理層的百兆R(shí)TE技術。隨著視覺識別、點云處理以及噪聲分析等新興技術在工控上的應用，百兆R(shí)TE難以滿足這些高碼率的數據傳輸要求，更難以保證這類數據的傳輸實時性。

· 問題4：實時以太網時鐘同步問題

對于采用多節點分布式本地時鐘的實時以太網而言，從站通信節點的硬件晶振存在著頻率和相位上的差異，從而導致各節點的本地時鐘（Local Clock）必將存在著誤差（同步誤差），而本地時鐘的同步誤差將直接導致制造系統多軸協同控制的偏差。

· 問題5：實時以太網技術的國產化問題

目前市面上較為成熟并形成標準的百兆實時以太網技術主要還是EtherCAT（德國Beckhoff公司）、Profinet（德國Siemens公司）、Sercos Ⅲ（德國Rexroth公司）等。雖然由浙大中控等推出的國產EPA實時以太網協議已成為國際標準，但是其基于傳輸層和應用層調度機制保證的通信實時性難以與基于鏈路層實時機制的EtherCAT相媲美。

針對上述痛點問題，NCUC實時以太網現場總線技術采用了以下手段來進行解決：

1）傳統現場總線技術帶寬不足的解決方案

NCUC實時以太網現場總線技術支持100M/1000M標準以太網物理層的通信方式，每條NCUC數據幀可以容納最大1500字節的數據傳輸，并且有著特殊的Mapping（映射）訪問機制，可以實現一條NCUC報文完成多個從站節點內存地址的讀寫數據交換，較大幅度提升帶寬利用率。

圖1 Mapping映射訪問機制

2）傳統現場總線技術抗干擾能力差的解決方案

NCUC實時以太網現場總線技術可以根據所采用物理層PHY芯片的不同進行修改，因此NCUC可以采用光纖通信的方式來增強通信網絡的抗干擾能力。

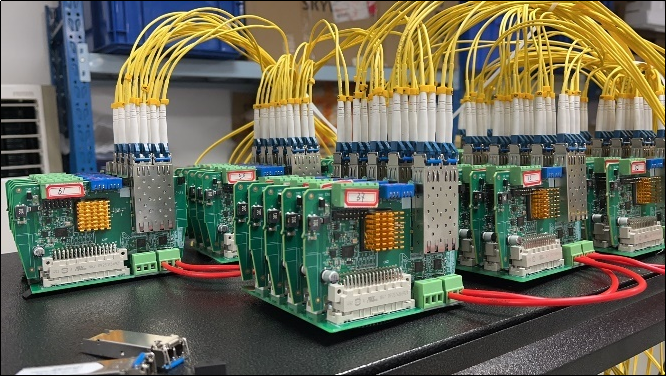

圖2 使用光纖通信的NCUC從站

3）傳統以太網技術的實時性問題的解決方案

NCUC對數據鏈路層進行了實時化協議修改，盡可能的消除鏈路層數據緩存對實時性產生的影響，并且采用飛讀飛寫機制更大程度保證通信的實時性。

圖3 NCUC飛讀飛寫機制

4）視頻、音頻等大碼流數據實時傳輸問題的解決方案

NCUC在1000M帶寬的傳輸基礎上具有獨特的FIFO數據通道，通過FIFO通道字長動態調整的方式實現視頻、音頻等數據流的實時傳輸。

圖4 NCUC FIFO通道數據處理

5）實時以太網技術時鐘同步問題的解決方案

NCUC采用分布式時鐘架構，利用點對點透明時鐘機制對相位偏差進行測量，并設計了物理傳輸延遲自動計算方案。與此同時NCUC IP核中搭載了時鐘伺服算法，經過相關測試，NCUC從站節點間的Sync信號peak to peak jitter（峰到峰抖動）能穩定在±20ns左右，有著優秀的時鐘同步性能。

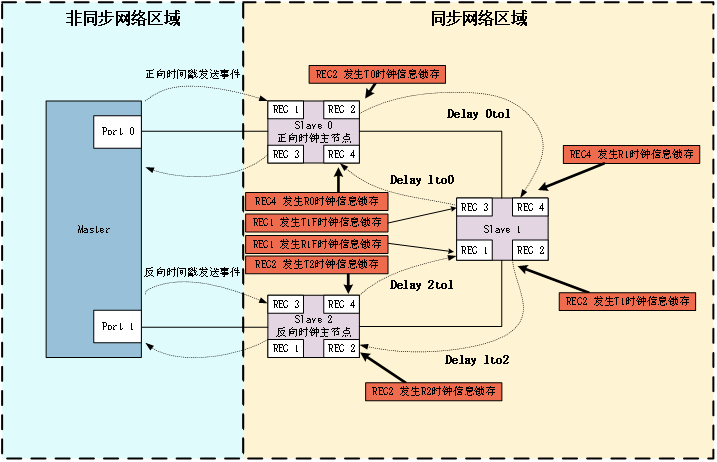

圖5 NCUC物理延遲計算方案

相關技術指標及其對比如下表：

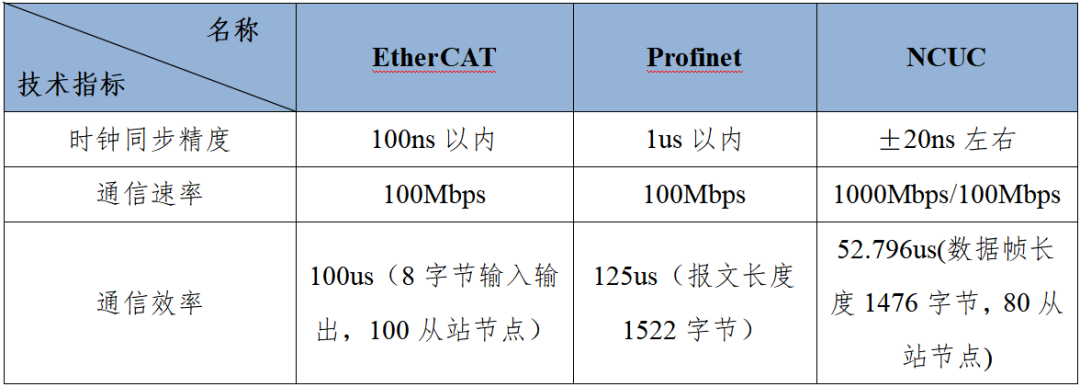

表1 技術指標對比

· 技術優勢

除上文所述NCUC時鐘同步精度可達±20ns以內、支持千兆以太網物理層、支持多種物理層傳輸介質以及強實時性之外，NCUC還支持線形拓?fù)?、環形拓?fù)洹⒒旌闲屯負涞?strong style="-webkit-tap-highlight-color: transparent;outline: 0px;">多種通信拓?fù)浣Y(jié)構。

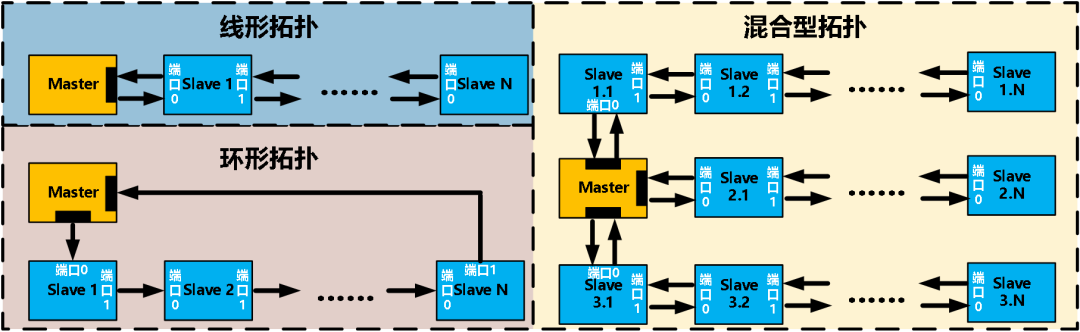

圖6 NCUC通信拓?fù)浣Y(jié)構

在環形拓?fù)浣Y(jié)構下，NCUC具備斷線檢測機制，并且能在發生斷線的時刻自動的進行通信拓?fù)浣Y(jié)構的重構。

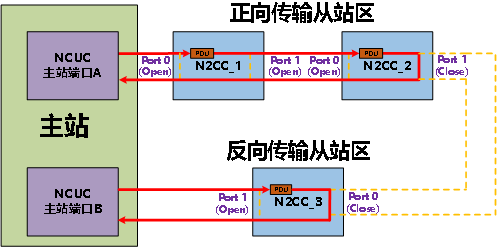

圖7 NCUC拓?fù)渲貥?gòu)原理

·市場優勢

① NCUC相比于EtherCAT、Profinet等實時以太網技術，NCUC更加的自主可控，在國際形式嚴峻的當下NCUC與相同技術產品相比更加的安全和穩定；

② NCUC技術目前已進入到芯片物理設計和流片階段，NCUC產品最終將以ASIC芯片的形式進行推廣應用，相比于其他提供模塊化從站節點、FPGA IP核解決方案的實時以太網技術而言，NCUC的ASIC芯片應用代價更低。

NCUC榮獲湖北省技術發明獎一等獎

圖8 湖北省技術發明獎一等獎

形成NCUC總線國家標準5項

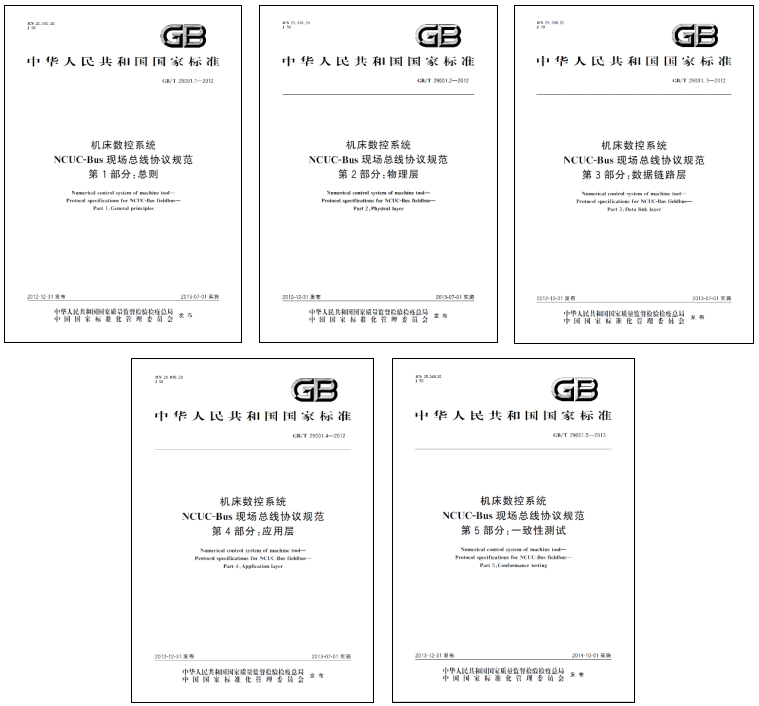

圖9 NCUC的5項國家標準

可量產。

市場前景：

1.智能制造領域：根據MIR睿工業統計，截至2021年中國總線型運動控制器市場規模超過60億，占總體運動控制器市場比例超過七成。其中EtherCAT總線型運動控制器市場規模超過40億，占總線型運動控制器市場的比例超過六成。相比于EtherCAT技術而言，NCUC技術的大帶寬優勢為智能制造中的大數據量傳輸提供了更好的媒介，精確的時鐘同步技術為多軸協同加工達到高速高精打下了夯實的基礎。目前雖然EtherCAT的應用更為廣泛，但隨著技術國產化的不斷推進NCUC有著比EtherCAT更大應用潛力。倘若利用NCUC實時以太網獨特的技術創新，利用4年時間，完成產品生態鏈建設，成功實現國產化替代，哪怕只能奪下其1%的市場，年收入也能達到4000萬元。

2.自動化領域：自動化領域中，一些場景會應用到大量的從站節點個數，但傳統的CAN、Profibus等不具備大負載的承受能力（一般極限在100個左右）。NCUC采用16bit位寬的站地址和順序?qū)ぶ?，從理論上能掛載65535個從站節點，完全能滿足自動化領域的使用需求。

3.車載通信領域：在車載應用方面，隨著電子電器架構逐漸從域集中向區域集中，甚至向中央控制集中；智能駕駛的跨域協同控制；輪邊電機或輪轂電機的分布式精確控制，車內通信對于高速實時總線的需求和依賴將愈益強烈；激光雷達和視覺識別在車上的應用帶來了大量的點云數據集和視頻流數據的傳輸需求；NCUC技術1000M帶寬的物理傳輸特點以及FIFO通道數據交換功能為此類數據的實時性傳輸提供了良好的解決方案。根據前瞻經濟學人及其援引的iResearch、工信部數據，2026年，我國智能網聯汽車市場規模有望達到6千億元，其中中高端車型將達到100萬輛。若我們能將NCUC2.0推廣到10%的中高端車型應用，每輛車平均用到10個總線芯片（預計20元/片），年產值有望達到2000萬元。

應用案例：

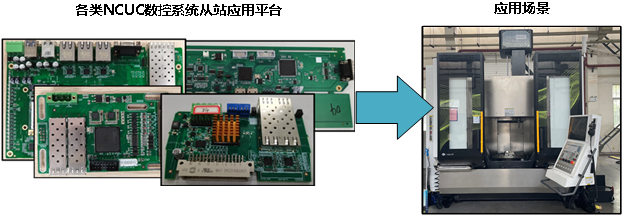

圖10 數控系統上的應用

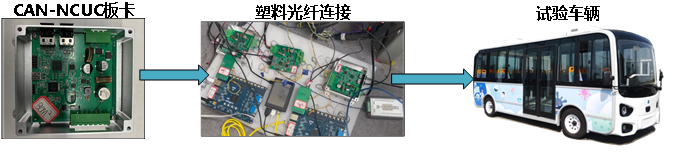

圖11 NCUC車載應用

發展規劃：

NCUC實時以太網現場總線技術的應用推廣以及技術研發規劃如下圖所示。

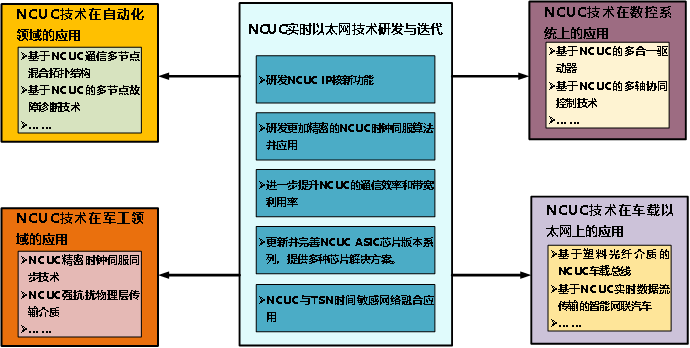

圖12 NCUC實時以太網現場總線技術發展規劃圖
