所提出的一種磁場調制型磁力聯軸器，可以應用于風力發電機，同時實現“變速與恒頻”的傳動作用，既起到變速齒輪的作用，同時又可取代傳統的變頻裝置，從而大幅提升傳動系統的可靠性與經濟性。

本成果為磁場調制型磁力聯軸器，其結構主要由永磁轉子、磁調制環和銅轉子構成，同時應用了磁場調制效應和電磁感應原理。當磁場調制型磁力聯軸器應用于風力發電機系統時，銅轉子和同步發電機轉子同軸旋轉，具有恒定的高轉速，永磁轉子與風葉同軸旋轉，具有變化的低轉速。波動的低速永磁轉子產生的磁場經過調制環產生一個波動的高速調制磁場，并在銅轉子上感應出渦流，銅環上的渦流感應出的磁場可始終與調制磁場保持同步旋轉，因此，永磁轉子和銅轉子之間能產生穩定不變的轉矩，即通過所提出的磁場調制型磁力聯軸器，風力發電機可以從變化的風能中持續穩定的輸出電能。

圖1 磁場調制型磁力聯軸器結構示意圖

圖2 應用了磁場調制型磁力聯軸器的風力發電機系統示意圖

1.相比通過機械齒輪箱與變頻器實現升速恒頻的風力發電系統，磁場調制型磁力聯軸器無需潤滑、自帶軟啟動、過載保護和可靠性高等優點，同時省去了大容量變頻器，極大程度節約了風力發電系統的成本。

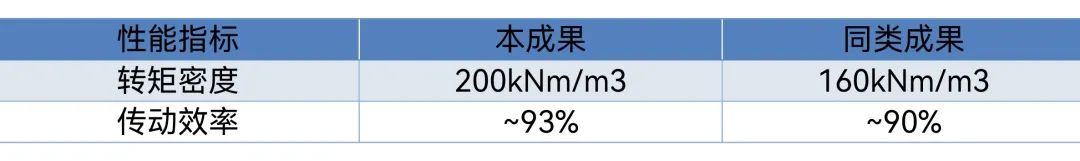

2.現有的磁力齒輪，只適用于變比恒定的傳動，如果速比不斷變化，則無法穩定地傳遞功率和轉矩；而現有的異步磁力聯軸器，雖可以實現“變速”到“恒速”的穩定傳動，但僅在變速比接近1的情況下具有較高的效率，起不到變速齒輪的作用。所提出的磁場調制型磁力聯軸器，可以在變速比不斷變化的情況下，仍平穩地傳遞功率和轉矩，并維持較高的傳動效率。同時，通過合理選擇此裝置各部分的結構尺寸，本變速裝置能達到較高的轉矩密度，具有較大的轉矩傳遞能力。

獲第47屆日內瓦國際發明展金獎。

已有樣品/樣機。

創新電機技術研究中心依托華中科技大學電氣與電子工程學院、強電磁工程全國重點實驗室和新型電機技術國家地方共建聯合工程研究中心，成立于2011年9月，以滿足國家和地方電機企業技術需求為目標，以雄厚的科研實力和先進的研發理念為手段，圍繞高端電機設計、分析、驅動、控制及電力電子系統開展工作，從拓?fù)浣Y(jié)構和理論方面開拓創新。研究領域包括：磁場調制永磁電機系統、航空電機系統、大型永磁風力發電機、超導電機、牽引及伺服電機、以及電力電子系統等。成立至今已發展成為我國電機領域綜合實力和創新成果突出的團隊，并在國際領域享有一定的知名度。

本成果可以應用于風力發電的新能源領域，和船舶推進、陸上戰車等軍事裝備領域。該成果的應用有望突破現有基于齒輪箱的剛性連接機械傳遞或推進軸系抗沖擊性差、軸承磨損、噪聲大等問題，有利于引導風力發電系統往高功率密度、高可靠性發展，艦船、戰車等軍事裝備向超高隱蔽性、安全性的方向發展。同時，該技術也有利于促進多介質隔離密封技術的發展，可能為超高壓介質耿立、超深海艦船設備密封、核動力密封安全提供新穎的原創性技術。

知識產權：

該成果包括多項已授權中國發明專利。
