【所屬領域】

光學應用

【技術背景】

AR、VR技術已經廣泛地應用到了汽車駕駛、軍事、教育培訓、電子游戲、工業生產以及醫療診斷等國民生活中各個領域。而在汽車輔助駕駛領域，AR技術最為典型的應用范例之一則是車載抬頭顯示系統。抬頭顯示系統（Head up display, HUD），也叫做平視顯示系統。車載抬頭顯示系統可以將行車的重要信息如行駛速度、導航信息等通過顯示系統投射到擋風玻璃上，再通過擋風玻璃反射給駕駛員，從而避免駕駛員在行車過程中頻繁低頭看儀表盤、導航儀或者車載屏幕等過程中造成的視野盲區。一般說來，儀表盤的形狀、信息顯示亮度、儀表顏色、顯示內容理解難易程度、駕駛員心理、生理等因素都會對駕駛員的視認時間產生影響。對于抬頭顯示系統，需要駕駛員眼球在一定區域范圍內移動時均能觀察到清晰的虛像，同時高像質和緊湊的光學結構也是抬頭顯示光學系統的設計要求。

【痛點問題】

傳統的車載抬頭顯示系統存在顏色單一、顯示視場小、字符清晰度差、對比度低、尺寸較大的問題，而現有技術研究基本都是整體單元設計或者電路模塊設計，而缺乏對其光學系統的研究。國外少量的相關雜質上發表了車載抬頭顯示光學系統的結構設計，但是為了避免由于不同車型的擋風玻璃不同而需要分別單獨設計的問題，這些設計中，多半是將圖像源投影到一個附加的光學表面上，而不是投影到擋風玻璃上，這樣的設計結構相比于直接投影至擋風玻璃的設計結構會導致駕駛體驗和安全性均有所降低。

【成果介紹】

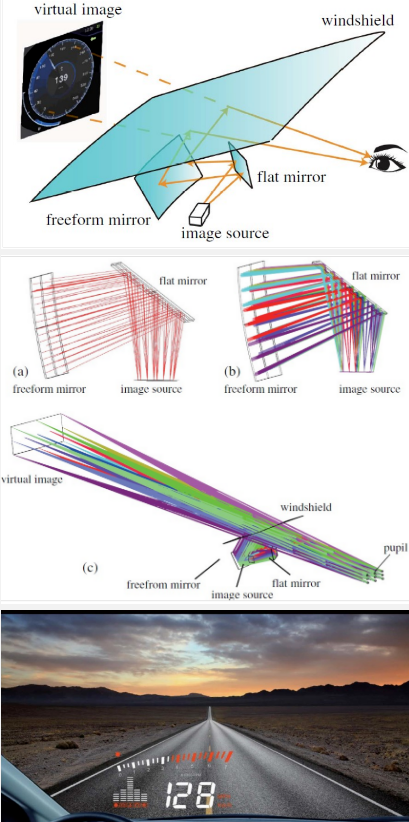

本成果提出一種結構簡單緊湊、體積小且像差校正良好的車載抬頭顯示光學系統，在汽車擋風玻璃前形成一個失真較小的虛像，以保證駕駛員能夠在行駛道路上看到清晰的圖像，從而消除駕駛員在路況和行車輔助信息之間眼球聚焦切換不同位置而造成的視覺盲區，提高駕駛員的駕駛體驗和安全性。其核心技術是一種自由曲面離軸三反設計結構，該結構使用自由曲面反射鏡矯正像差，平面反射鏡折疊光路，同時自由曲面反射鏡、平面反射鏡與圖像源位于同一水平平面上使光學結構緊湊、易于裝調。自由曲面由于其極高的設計自由度可以在保證系統成像質量的同時保持光學系統的緊湊與輕量。

【性能指標】

實現了80mm×40mm超大光瞳范圍內清晰成像。

【應用領域】

汽車輔助駕駛
